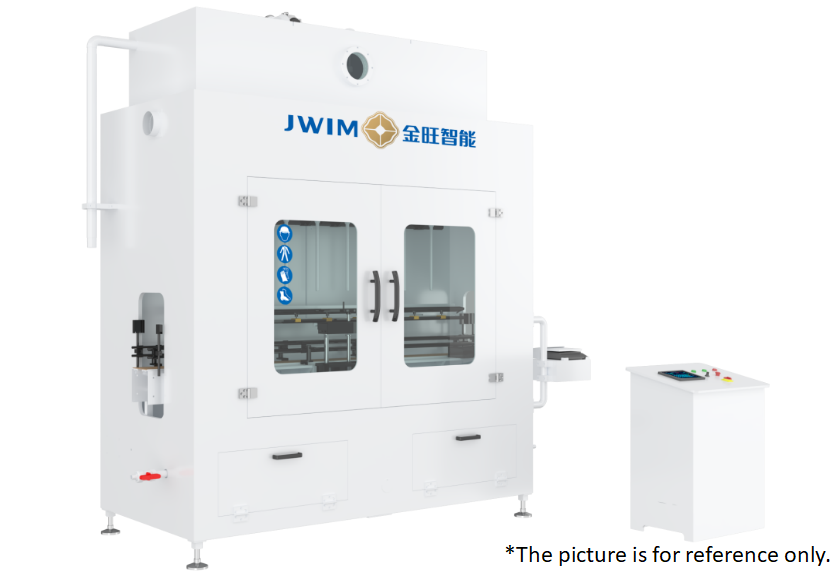

Линейная разливочная машина с микрокомпьютером CDP30-6E
1. Введение
Линейная разливочная машина с микрокомпьютером CDP30-6E подходит для упаковки материалов с хорошей текучестью. Она использует вертикальную конструкцию с постоянным уровнем жидкости и временем, что обеспечивает точное дозирование. Управление осуществляется с помощью ПЛК, человеко-машинного интерфейса и простого управления.
2. Габариты машины
3. Технические параметры
1 Объем розлива Бутылка 1000 мл ≤800 бут/ч, бутылка 5000 мл ≤350 бут/ч
*Вода в качестве среды, варьируется в зависимости от размера продукта, упаковочного материала, характеристик материала и т. д.
2 Применяемые бутылки Круглая бутылка: Φ40-95 мм, высота бутылки 80-230 мм
Плоская бутылка: Д:80-200 мм, Ш:80-140 мм, В:140-340 мм
3 Точность розлива ±4 г (1000 мл); ±10 г (5000 мл)
*Точность измерения варьируется в зависимости от характеристик материала, объема розлива и дозирующего устройства
4 Высота входа 2560 мм
5 Диаметр входа Φ35 мм
6 Источник воздуха 0,6-0,8 МПа
7 Источник питания ~380 В 50 Гц / 0,2 кВт
8 Внешние размеры: 2300×1030×27550 мм (Д×Ш×В)
9 Вес Около 650 кг
4. Электрическая конфигурация
№ п/п Наименование Бренд Примечания
1 ПЛК Schneider
2 Сенсорный экран Schneider
3 Частотный преобразователь Schneider
4 Счетный фотоэлектрический датчик SICK
5 Импульсный источник питания Schneider
6 Реле давления SMC
7 Цилиндр FTEC
8 Электромагнитный клапан FTEC
9 Кнопка Schneider
10 Сигнальная лампа Schneider
11 Автоматический выключатель Schneider
6. Преимущества
6.1. Хорошая коррозионная стойкость, подходит для автоматического розлива коррозионных жидкостей с хорошей текучестью.
6.2. Внешняя рама, емкость для материала, трубопровод подачи, конвейерная рама, разливочная головка, датчик уровня жидкости, клапан, держатель ножа и т. д. изготовлены из антикоррозионного ПП-материала с хорошей коррозионной стойкостью.
6.3. Емкость для сбора жидкости, блок цилиндров, переходные части привода, подъемные части разливочной головки, кронштейн фотоэлектрического датчика, трубка для нарезки резьбы, выхлопная труба с тефлоновым покрытием, коррозионная стойкость.
6.4. Независимая конструкция электрошкафа, крышка из закаленного стекла для герметизации корпуса машины, система вытяжки воздуха над разливочной головкой, ее интерфейс может быть подключен к заводской системе принудительной вентиляции для отвода отработанных газов, образующихся в процессе розлива, что безопаснее и экологичнее.
6.5. Разливочная головка использует метод погружного розлива с помощью пневматического цилиндра, что позволяет уменьшить пенообразование и предотвратить загрязнение горлышка бутылки из-за перелива материала.
6.6. Система электроуправления использует конфигурацию Schneider, интегрированную систему электроуправления, более стабильную и надежную, безопасную и экологичную, с низким энергопотреблением.
6.7. На оборудовании нанесены названия воздуховодов и фотоэлектрических меток, что удобно для технического обслуживания и ремонта.
6.8. Многоканальная интеллектуальная система обнаружения
①В дополнение к обычному контролю рабочего уровня жидкости добавлены устройства обнаружения высокого и низкого уровня жидкости, а также звуковая и световая сигнализация для предотвращения аномального уровня жидкости.
②Проверяется давление воздуха SMC из Японии. Когда давление воздуха ниже установленного значения, оборудование подает сигнал тревоги и автоматически останавливается.
