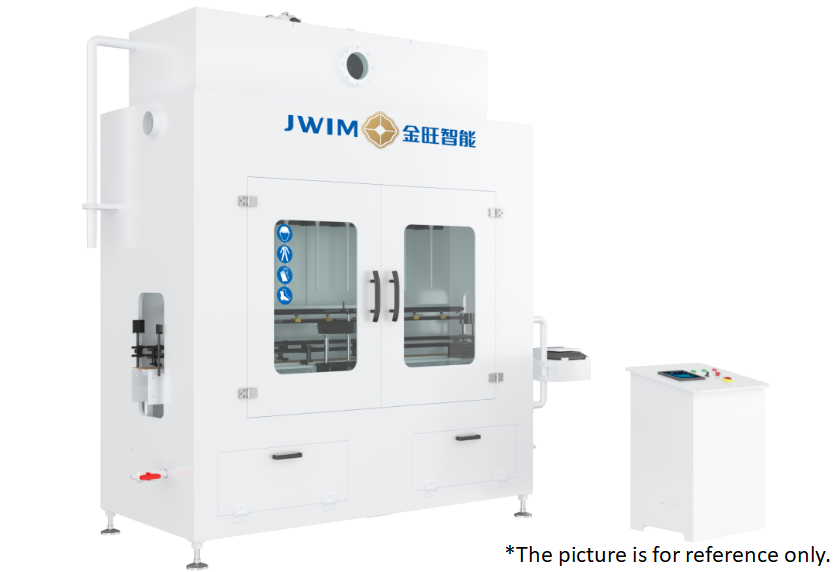

Микрокомпьютерная линейная заполнительная машина CDP30-6E
1Введение.
Микрокомпьютерная линейная заполнительная машина CDP30-6E подходит для упаковки материала с хорошей текучестью. Она использует вертикальную структуру с постоянным уровнем жидкости и временем, которые обеспечивают точное заполнение.Он управляется ПЛК, человеческий интерфейс и легкая эксплуатация.
2. Машинное измерение
3Технические параметры
1 Заполнение емкости Бутылка 1000 мл ≤ 800 BPH бутылка 5000 мл ≤ 350 BPH
*Вода как среда, варьируется в зависимости от размера продукта, материала упаковки, характеристик материала и т.д.
2 Нанесенные бутылки Круглая бутылка:Φ40-95 мм высота бутылки 80-230 мм
Плоская бутылка:L:80-200mm W:80-140mm H:140-340mm
3 Точность заполнения ±4 г ((1000 мл); ±10 г ((5000 мл)
* Точность измерения зависит от характеристик материала, количества наполнения и устройства питания.
4 Высота входа 2560 мм
5 Диаметр входа Φ35 мм
6 Источник воздуха 00,6-0,8 МПа
7 Источник питания ~380В 50Гц/0,2КВт
8 Внешнее измерение: 2300×1030×27550 мм ((L×W×H)
9 Вес Около 650 кг.
4. Конфигурация электрической
S.N. Имя Бренд Примечания
1 ПЛК Шнайдер
2 Сенсорный экран Шнайдер
3 Преобразователь частоты Шнайдер
4 Подсчет фотоэлектрических Больной
5 Переключающее питание Шнайдер
6 Переключатель давления SMC
7 Цилиндр FTEC
8 Соленоидный клапан FTEC
9 Кнопка Шнайдер
10 Сигнал тревоги Шнайдер
11 Разрывчик Шнайдер
6Преимущество.
6.1Хорошие коррозионные характеристики, подходящие для автоматического заполнения коррозионной жидкости с хорошей текучестью.
6.2Внешний каркас, коробка материала, вводная труба, конвейерная рама, заполнительная головка, детектор уровня жидкости, клапан,нож поддерживающее сиденье и т.д. изготовлены из антикоррозионного материала PP с хорошими антикоррозионными характеристиками.
6.3. резервуар для накопления жидкости, нож цилиндра блока, переходные части привода, заполнение головы подъемных частей, фотоэлектрическая кронштейн, натяжной трубы, выхлопной трубы с распылительной Teflon обработки,антикоррозионные характеристики.
6.4Независимая конструкция электрической коробки, отвержденная стеклянная крышка двери для уплотнения корпуса машины, система выхлопного воздуха над головой наполнения,его интерфейс может быть подключен к системе завода с индуцированным воздухом для сброса отработавших газов, образующихся во время процесса заполнения, что безопаснее и экологичнее.
6.5. Заполнительная головка использует метод наполнения воздушным цилиндром,который может уменьшить пенообразование пенообразующего материала и предотвратить загрязнение отверстия бутылки, вызванное переполнением материала
6.6Электрическая система управления использует конфигурацию Schneider, интегрированную систему электрического управления, более стабильную и надежную, безопасную и экологичную, низкое потребление энергии.
6.7Название трахеи и фотоэлектрический знак на оборудовании, удобный для обслуживания и ремонта.
6.8Многоканальная интеллектуальная система обнаружения
В дополнение к нормальному управлению рабочим уровнем жидкости, для предотвращения ненормального уровня жидкости добавляются устройства обнаружения высокого и низкого уровня жидкости и звуковой и световой сигнализации.
2Испытание давления воздуха в СМК в Японии.
