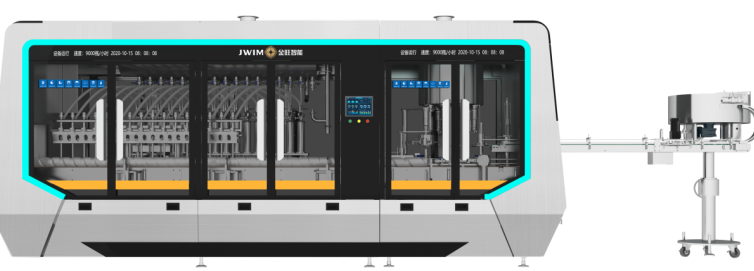

GX-16-8H Машина для наполнения и укупорки
1.Введение
Машина для наполнения и укупорки GX-16-8H представляет собой линейную конструкцию. В части наполнения используется серводвигатель с приводом от погружения и принцип объемного дозирования, что обеспечивает высокую скорость и высокую точность наполнения.
Укупорочная часть интегрирована с подачей бутылок, укупоркой, укупоркой и разгрузкой бутылок, а также захватывает и позиционирует крышки для укупоривания, что не наносит вреда бутылкам и крышкам в процессе укупоривания, а также имеет высокую эффективность укупоривания, высокую скорость прохождения и плавную работу.
2.Размер машины
3.Технические параметры
| 1 |
Скорость наполнения |
100 мл: ≤9000 бутылок/час 1000 мл: ≤4600 бутылок/час
*Фактическая производственная мощность зависит от размера продукта, материала упаковки и характеристик материала.
|
| 2 |
Тип бутылки |
Диаметр бутылки Φ40–95 мм. Высота бутылки 90–230 мм. |
| 3 |
Спецификация крышки бутылки |
Диаметр крышки Φ20–70 мм. Высота крышки 15–40 мм. |
| 4 |
Точность измерения |
±2 г (100 мл); ±3 г (1000 мл)
*Точность измерения зависит от характеристик материала, объема наполнения и устройства подачи.
|
| 5 |
Высота загрузочного отверстия |
2380 мм |
| 6 |
Диаметр загрузочного отверстия |
Ду40 |
| 7 |
Внешний диаметр наполнительной головки |
Φ18 мм |
| 8 |
Минимальный внутренний диаметр |
≥Φ22 мм |
| 9 |
Давление воздуха |
0,6-0,8МПа |
| 10 |
Источник питания |
~380 В 50 Гц/7,5 кВт |
| 11 |
Масса |
~3500 кг |
| 12 |
Габаритные размеры |
5310×1790×2437 мм (Д×Ш×В) |
4.Электрическая конфигурация
| СН |
Имя |
Бренд |
|
| 1 |
ПЛК |
Шнайдер |
|
| 2 |
Сенсорные экраны |
Шнайдер |
|
| 3 |
Инвертор |
Шнайдер |
|
| 4 |
Сервосистема |
Шнайдер |
|
| 5 |
Цилиндр |
ФТЕК/АИРТАК |
|
5. Рабочий процесс
6.Преимущество
6.1Высокое значение:вся машина принимает форму высокоскоростной железной дороги,и статус работы (данные) отображается в режиме реального времени,красивый и щедрый, с сильным чувством технологии и высоким качеством.
6.2Сильная универсальность:широко используется в агрохимии, тонкой химии, ежедневных химикатах, удобрениях, маслах и других отраслях промышленности, автоматическое наполнение и прядение бутылок емкостью 50-1000 мл.
6.3Быстрая скорость: использование автоматического метода наполнения погружением,продукт завершает заполнение в процессе перемещения, что значительно сокращает время остановки на протяжении всего процесса наполнения, а наполнительная головка автоматически достигает бутылки для наполнения без перелива материала.
6.4 Двойные серводвигатели приводят в движение механизм наполнения вверх, вниз, влево и вправо, чтобы обеспечить постоянство процесса наполнения без остановки.
6,5Высокая точность наполнения:Jinwang использует управление программированием ПЛК,Синхронный ремень с сервоприводом + приводной стабильный винтовой подъемный механизм,что обеспечивает высокую точность хода поршня и обеспечивает точное заполнение.
6.6 Разливочная машинаКонструкция нижней дуги коробки из материала, чтобы обеспечить чистоту выгрузки материала, отсутствие тупиков и накопление материала.
6.7Антиперекрестное загрязнение:Заправочный блок имеет конструкцию зачистного цилиндра, который позволяет полностью опорожнить материал из цилиндра, эффективно избегая перекрестного загрязнения материала.
6,8Высокое качество:завинчивающаяся крышка увеличивает функциюпогружное заполнение азотом, изолируя материалы в бутылке и контактируя с воздухом, продлевая срок годности продукта.(Эта функция необязательна)
6,9Высокий квалифицированный процент каппинга:укупорка принимает форму захвата с регулируемым магнитным крутящим моментом, чтобы обеспечить соответствие крутящего момента готового продукта стандарту.
6.10Быстрое переключение:Завинчивающаяся крышка имеет быстроразъемную конструкцию пресс-формы, замена пресс-формы без инструментов, замена спецификаций более удобна и быстра.
