CDP-12E МикрокомпьютерыЯ...n-линияА.не-КоррозияГравитация FболезненныйМахинин
Введение

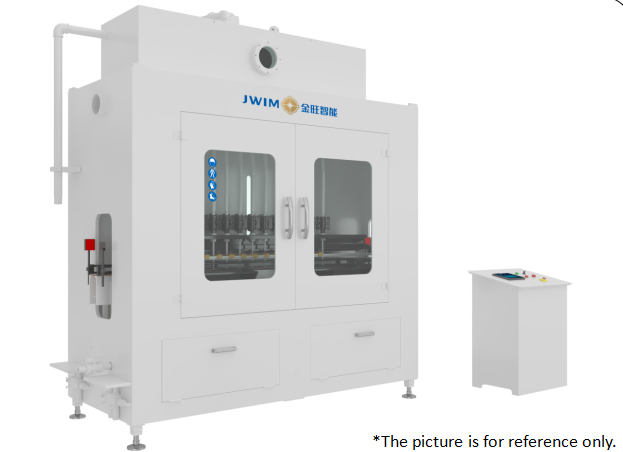

CDP-12E микрокомпьютерная линейная антикоррозионная гравитационная заполнительная машина подходит для заполнения материалов с хорошей текучестью.Он использует принцип измерения и заполнения, чтобы поддерживать постоянный уровень жидкости (постоянная скорость) и режим времениУправление PLC, сенсорный интерфейс человек-машина, простая и интуитивная работа всей машины.
Технические параметры
| 1 |
Заполнение емкости |
100 мл бутылка ≤ 5000BPH 500 мл бутылка ≤ 2800BPH
1000 мл бутылки ≤ 2000 BPH
*Вода как среда, варьируется в зависимости от размера продукта, материала упаковки, характеристик материала и т.д.
|
| 2 |
Нанесенные бутылки |
Круглая бутылка:Φ40-95 мм высота бутылки 80-230 мм |
| 3 |
Заполнение ошибки |
±1g ((50-200мл) ±2g ((200-500мл) ±3g ((500-1000мл)
* Точность измерения зависит от характеристик материала, количества наполнения и устройства питания.
|
| 4 |
Высота входа |
2560 мм |
| 5 |
Диаметр входа |
Φ34 мм |
| 6 |
Источник воздуха |
00,6-0,8 МПа |
| 7 |
Источник питания |
¥380В 50Гц/0,7КВт |
| 8 |
Внешнее измерение |
2835×880×2390 мм ((L×W×H) |
| 9 |
Вес |
400 кг. |
Распределение электроэнергии
| S.N. |
Название |
Бренд |
|
| 1 |
ЦПУ |
Шнайдер |
|
| 2 |
Сенсорный экран |
Шнайд |
|
| 3 |
Преобразователь частоты |
Шнайдер |
|
| 4 |
Подсчет фотоэлектрических |
Больной |
|
| 5 |
Переключающее питание |
Шнайдер |
|
| 6 |
Переключатель давления |
SMC |
|
| 7 |
Цилиндр |
FTEC |
|
| 8 |
Соленоидный клапан |
FTEC |
|
| 9 |
Кнопка |
Шнайдер |
|
| 10 |
Сигнал тревоги |
Шнайдер |
 |
| 11 |
Разрывчик |
Шнайдер |
|
Рабочий процесс
Усовершенствованные функции
1Хорошие коррозионные характеристики, подходящие для автоматического заполнения коррозионной жидкости с хорошей текучестью.

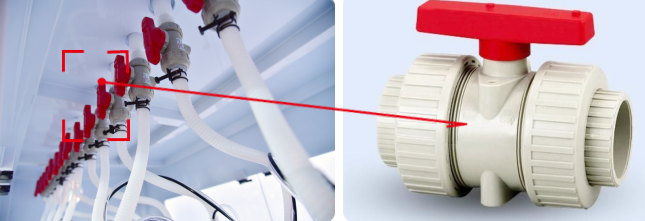

1.1Внешний каркас, коробка материала, вводная труба, конвейерная рама, заполнительная головка, детектор уровня жидкости, клапан,нож поддерживающее сиденье и т.д. изготовлены из антикоррозионного материала PP с хорошими антикоррозионными характеристиками.

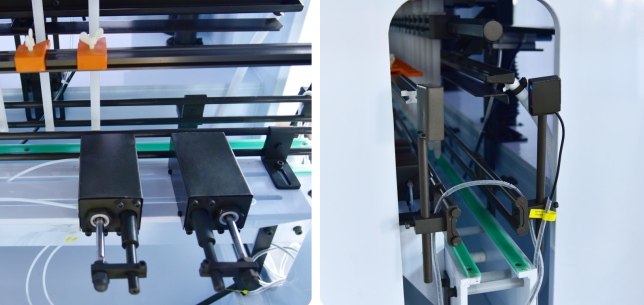

1.2. резервуар для накопления жидкости, нож цилиндра блока, переходные части привода, заполнение головы подъемных частей, фотоэлектрическая кронштейн, натяжной трубы, выхлопной трубы с распылительной Teflon обработки,антикоррозионные характеристики.
2.
Независимая конструкция электрической коробки, отвержденная стеклянная крышка двери для уплотнения корпуса машины, система выхлопа воздуха над головой наполнения,его интерфейс может быть подключен к системе завода с индуцированным воздухом для сброса отработавших газов, образующихся во время процесса заполнения, что безопаснее и экологичнее.

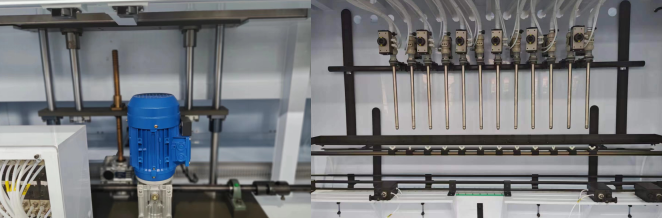

3Наполнительная головка использует метод наполнения воздушным цилиндром.который может уменьшить пенообразование пенообразующего материала и предотвратить загрязнение рот бутылки в результате переполнения материала.

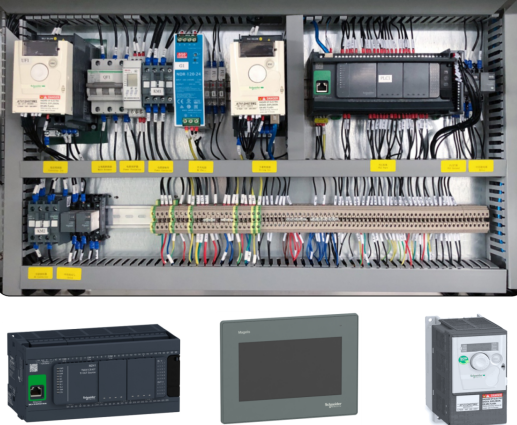

4Электрическая система управления использует конфигурацию Шнайдера, интегрированная электрическая система управления, более стабильная и надежная, безопасная и экологичная, низкое потребление энергии.
5.Название трахеи и фотоэлектрической маркировки на оборудовании, которое удобно для обслуживания и ремонта.
6.Многоканальная интеллектуальная система обнаружения

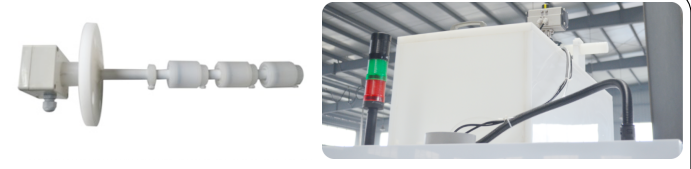

6.1В дополнение к нормальному управлению рабочим уровнем жидкости, для предотвращения ненормального уровня жидкости добавляются устройства для обнаружения высокого и низкого уровня жидкости и звуковой и световой сигнализации.

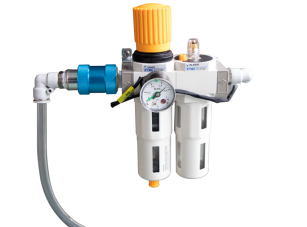

6.2.Испытание давления воздуха SMC в Японии.Когда давление воздуха ниже установленного значения, оборудование автоматически сигнализирует и останавливается.
