CDP-8AJМикрокомпьютерная линейная заполнительная машина
1.Введение
CDP-8AJ Micro-Computer Linear Filling Machine Подходит для заполнения пероральной жидкости и других материалов с хорошей текучестью.встроенная структура, принимает постоянный уровень жидкости (постоянная скорость), принцип заполнения с измерением времени и реализует точное заполнение.Вся операция машины удобна и интуитивна. опциональная высокоточная электронная веса автоматическая система передачи данных взвешивания, более быстрая коррекция дозы.

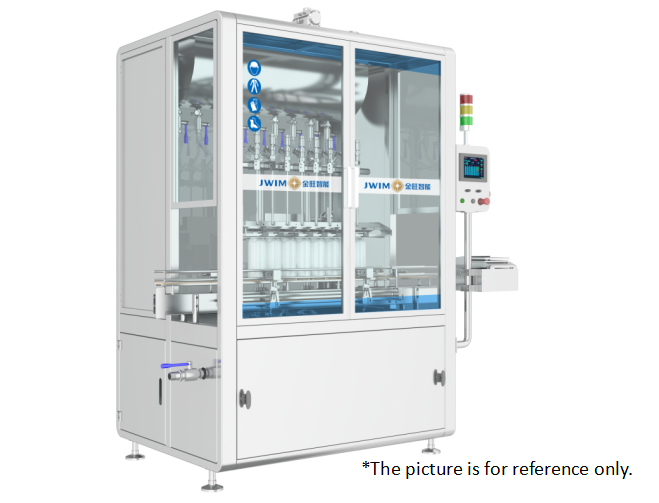

2Рисунок оборудования
3.Технические параметры
| 1 |
Заполнение емкости |
100 мл бутылка ≤3200BPH 500 мл бутылка ≤1500BPH
Бутылка 1000 мл ≤ 1000 BPH
*Вода как среда, варьируется в зависимости от размера продукта, материала упаковки, характеристик материала и т.д.
|
| 2 |
Нанесенные бутылки |
Круглая бутылка:Φ40-95 мм высота бутылки 80-230 мм |
| 3 |
Точность заполнения |
±1g ((50-100mL) ±2g ((100-500mL) ±3g ((500-1000mL)
* Точность измерения зависит от характеристик материала, количества наполнения и устройства питания.
|
| 4 |
Высота входа |
2300 мм |
| 5 |
Диаметр входа |
Φ35 мм |
| 6 |
Внешнее измерение заполняющего сопла |
Φ12 мм |
| 7 |
Минимальная ширина бутылки |
≥ Φ16 мм |
| 8 |
Источник воздуха |
00,6-0,8 МПа |
| 9 |
Источник питания |
~380В 50Гц/0,7КВт |
| 10 |
Внешнее измерение: |
1695×970×2430 мм ((L×W×H) |
| 11 |
Вес |
Около 500 кг. |
4.Электрическая конфигурация
| S.N. |
Имя |
Бренд |
|
| 1 |
ПЛК |
Шнайдер |
|
| 2 |
Сенсорный экран |
Шнайдер |
|
| 3 |
Преобразователь частоты |
Шнайдер |
|
| 4 |
Подсчет фотоэлектрических |
Больной |
|
| 5 |
Переключающее питание |
Шнайдер |
|
| 6 |
Переключатель давления |
SMC |
|
| 7 |
Цилиндр |
FTEC |
|
| 8 |
Соленоидный клапан |
FTEC |
|
| 9 |
Кнопка |
Шнайдер |
|
| 10 |
Сигнал тревоги |
Шнайдер |
|
| 11 |
Разрывчик |
Шнайдер |
|
5.Рабочий процесс
6.ПродвижениеСтойкость
6.1 Широко используется в автоматическом наполнении бутылок объемом 50-1000 мл в ветеринарной медицине, тонкой химической промышленности, повседневной химической промышленности, удобрениях, нефти и других отраслях промышленности.

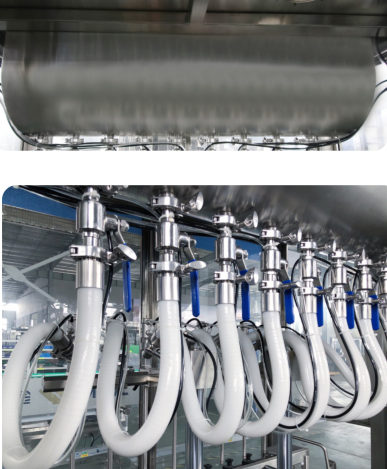

6.2 Материал коробки спроектирован с круглой дугой дно, и материал более тщательно сливается, и нет мертвого угла для очистки.который удобен для демонтажа и очистки; материальная коробка содержит убирающий шар, который удобнее для чистки.

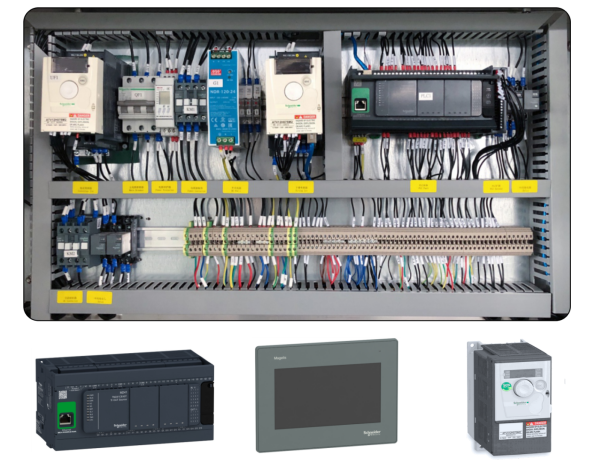

6.3 Система электрического управления использует конфигурацию Schneider, интегрированную систему электрического управления, более стабильную и надежную, безопасную и экологичную, низкое потребление энергии.

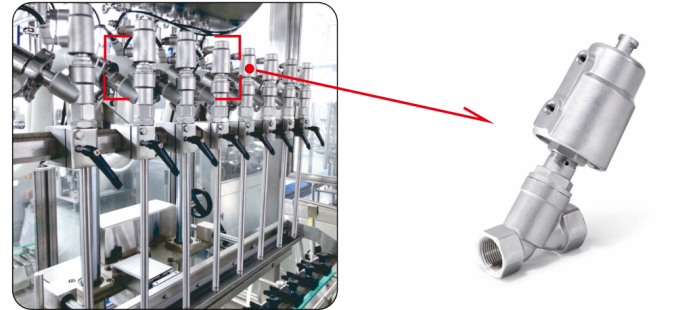

6.4.Используя Циндао ESG интегральный точный клапан углового сиденья,внешний вид изысканный и изысканный, длительный срок службы легко устанавливается, доза наполнения стабильна, долговечна и надежна.
6.5. Электронная система взвешивания, регулировка дозировки завершается с помощью одной кнопки. (Эта функция является необязательной)

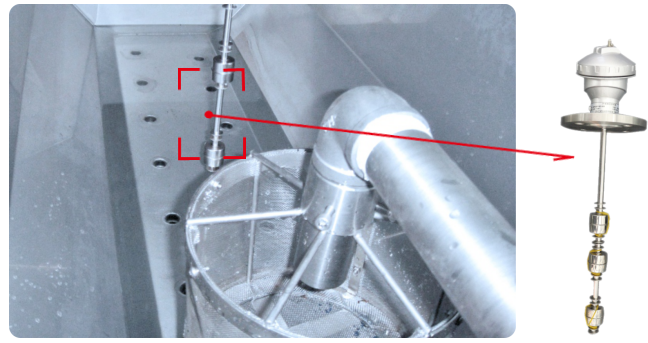

6.6.Провод питания оборудован съемным фильтром-экранв дополнение к нормальной работе контроля уровня жидкости для обнаружения уровня жидкости,Для предотвращения аномального уровня жидкости добавляются устройства для обнаружения высокого и низкого уровня жидкости, а также звуковой и световой сигнализации.
6.7Вся машина изготовлена из высококачественной нержавеющей стали SUS304,Внешняя оболочка из нержавеющей стали и закаленного стекла закрывает корпус машины, который лучше адаптирован к агрохимической производственной среде.Резервированный выпуск воздуха над наполнительной головкой имеет диаметр Φ (120 мм), который может быть подключен к системе индукции воздуха на заводе для сброса отработавших газов, образующихся во время процесса заполнения.
