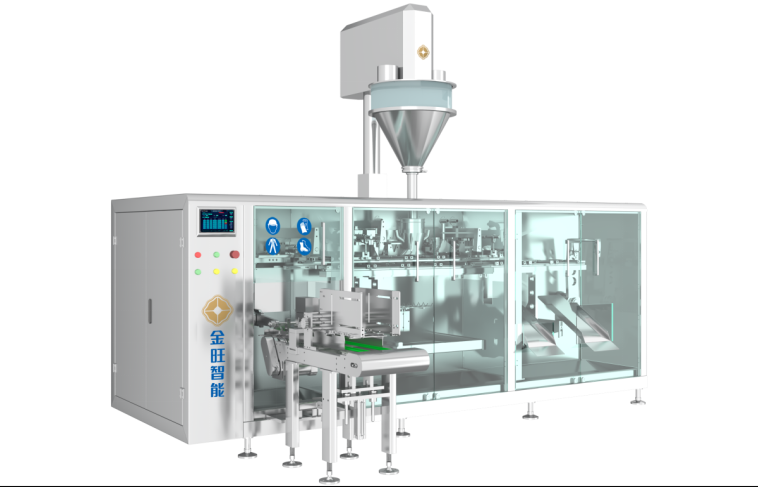

DGD-220BJА.УтоматическийHГоризонтальная предварительно сформированная упаковочная машина для мешков
1.Введение
DGD-220BJ Автоматическая горизонтальная предварительно сформированная упаковочная машина включает в себя механизм захвата мешка, механизм открывания мешка, механизм дуновения, механизм заполнения, тепловую герметичность,холодное уплотнение и формованиеКоординированные действия каждого механизма завершаются через механическую связь и конструкцию подшипника, а сигнал позиции подается обратно кодером на главном вале.Под программируемым управлением ПЛК, выполняются функции захвата пакета → открытия пакета → обнаружения → заполнения → уплотнения → готового продукта.
Машина имеет разумную конструкцию и новый внешний вид.который отвечает требованиям безопасности и охраны окружающей средыВ то же время, путем замены наполнителя, автоматическое наполнение различных материалов, таких как порошки и гранулы, может быть реализовано на этой машине.Подходит для упаковки различных типов готовых изделий из мешков.
2.Размер оборудования
3.Технические параметры
| 1 |
Производственная мощность |
100 г: 45-50 упаковок/мин; 200 г: 35-45 упаковок/мин;
500 г: 25-35 пакетов в минуту;*Фактическая производственная мощность варьируется в зависимости от размера продукта, материала упаковки, характеристик материала и т.д.
|
| 2 |
Сфера применения |
Минимальное 120×140 мм, максимальное 215×300 мм |
| 3 |
Вместимость упаковки |
≤ 500 g*Расстояние заполнения варьируется в зависимости от физических свойств сырья и устройства питания. |
| 4 |
Точность |
50 г, ±0,5 г; 100-200 г, ±1 г; 300-500 г, ±3 г
* Точность измерения зависит от характеристик материала, объема заполнения и устройства питания
|
| 5 |
Давление воздуха |
00,6-0,8 МПа |
| 6 |
Потребление воздуха |
700 л/мин |
| 7 |
Сила |
~380В 50Гц/4,5КВт |
| 8 |
Размеры |
3350×2180×1400mm ((L×W×H) *Не включает устройство для наполнения порошками |
| 9 |
Вес |
Около 4500 кг. |
4.Электрическая конфигурация
| СН |
Имя |
Бренд |
|
| 1 |
ПЛК |
ИНОВАЦИЯ |
|
| 2 |
Сенсорный экран |
ИНОВАЦИЯ |
|
| 3 |
Модуль управления температурой |
Дельта |
|
| 4 |
Переключатель давления |
SMC |
|
| 5 |
Фотоэлектрические датчики |
Больной |
|
| 6 |
Миниатюрный выключатель |
Шнайдер |
|
| 7 |
Преобразователь частоты |
ИНОВАЦИЯ |
|
| 8 |
Контактник переменного тока |
Шнайдер |
|
| 9 |
Ротационный кодер |
ОМРОН |
|
5Преимущество.
5.1 Данное оборудование в основном используется для производства различных видов готовых изделий из мешков.

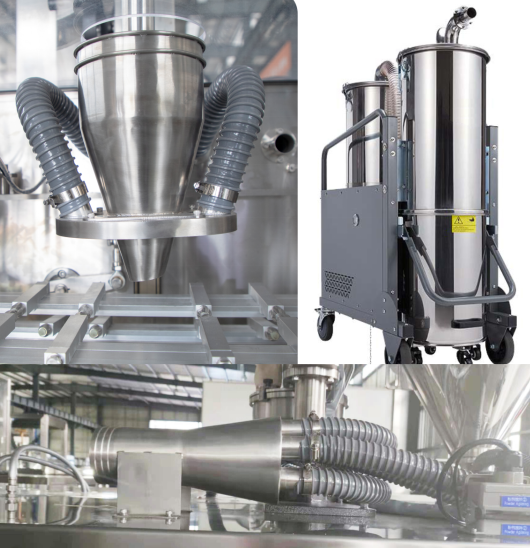

5.2 Более экологически чистый: вся машина имеет закрытую конструкцию для изоляции пыли внутри машины и оснащена системой трубопроводов для удаления пыли из нержавеющей стали.который является экологически чистым и без загрязнения окружающей среды. (Пустоотсосывающие трубы и пылесосыватель являются необязательными элементами)

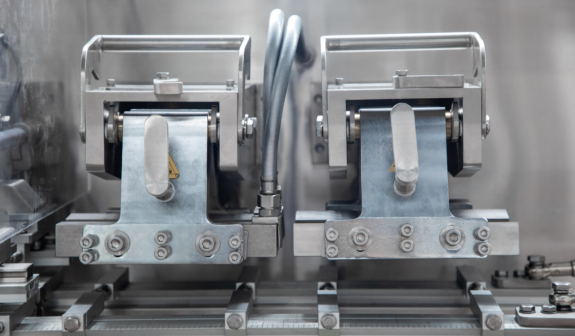

5.3 Легкое техническое обслуживание: конструкция подвижного блока глажки облегчает техническое обслуживание и очистку.
5.4 Экономия затрат: уникальная функция обнаружения открытия мешка, без открытия мешка, без наполнения, без тепловой герметизации, мешок может быть повторно использован, и не теряется материал.
5.5 Используя испанскую технологию подкачки, подкачка обычно использует внутреннюю подкачку, которая не движется и имеет более высокую точность работы.

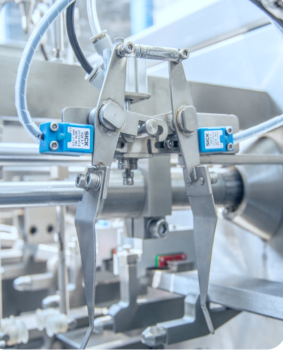

5.6 Структура отбора мешка оптимизирована для увеличения времени всасывания мешка и повышения точности отбора мешка;в то же время механизм размещения мешка большой вместимости может хранить около 300-500 мешков.Когда оборудование работает, это может уменьшить частоту размещения мешков и повысить эффективность производства.
5.7 Более долговечно:отличная технология проектирования и импортная обработка центральных деталей с ЧПУ, высокая точность и высокие стандарты обеспечивают стабильность и долговечность каждой части.
5.8 Интегрированный модуль управления температурой: мониторинг изменений температуры в режиме реального времени, управление работой сенсорного экрана, ясное на один взгляд,обеспечение максимальной стабильности и надежности работы оборудования.
5.9 поставляется с вакуумным насосом для уменьшения влияния колебаний давления воздуха на загрузку и открытие пакета.
5.10 В нижней части всей машины расположен трапециозный резервуар для воды, и выход воды соединен с канализационной трубой, что делает очистку и дренаж более удобными.
