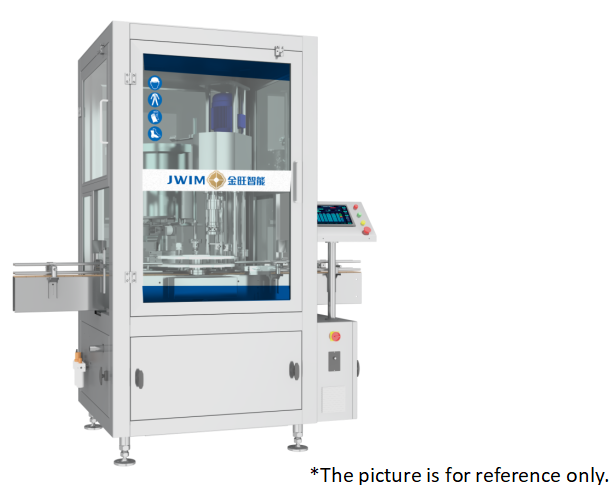

FXJ-1 Автоматическая укупорочная машина
1. Введение
Автоматическая укупорочная машина FXJ-1 использует конструкцию с поворотным столом для управления крышками, подачей крышек с помощью крючка и способом установки крышек в укупорочную головку перед укупоркой, что обеспечивает высокий процент квалификации укупорки. Заменяя различные укупорочные устройства, можно реализовать различные формы укупорки пластиковыми винтовыми крышками, алюминиевыми крышками и крышками с нажимом.
Она разработана с гибкой взаимозаменяемостью, простотой эксплуатации, а также позволяет быстро менять различные виды укупорки контейнеров. Может использоваться индивидуально или в поточной линии производства и подходит для автоматической укупорки 일반 химических, фармацевтических, пищевых, косметических и чистящих средств.
2.Габариты машины
3.Технические параметры
| 1 |
Производительность |
≤2200 Бут/час
*Фактическая производительность зависит от размера продукта, упаковочного материала, характеристик материала и т. д.
|
| 2 |
Применимый тип бутылок |
Бутылки Φ40-95мм, H100-250мм |
| 3 |
Спецификации крышек |
Φ25-50мм, H 20-40мм |
| 4 |
Процент квалификации |
99.9% |
| 5 |
Давление воздуха |
0.6~0.8MPa |
| 6 |
Источник питания |
~220V 50Hz |
| 7 |
Мощность |
1.5KW |
| 8 |
Вес |
600Kg |
| 9 |
Габариты |
1800×1508×2040мм (Д×Ш×В) |
4.Электрическая конфигурация
| SN |
Наименование |
Бренд |
|
| 1 |
ПЛК |
Schneider |
|
| 2 |
Сенсорный экран |
Schneider |
|
| 3 |
Частотный преобразователь |
Schneider |
|
| 4 |
Счетный фотоэлектрический датчик |
SICK |
|
| 5 |
Датчик приближения |
Schneider |
|
| 6 |
Цилиндр |
FTEC/AIRTAC |
|
| 7 |
Источник питания |
Schneider |
|
5.Рабочий процесс
① Сортировка крышек (поворотный стол для сортировки крышек, передняя крышка помещается в паз, а перевернутая крышка возвращается в сортировщик крышек)
② Подача бутылок (использование звездчатого колеса для подачи бутылок, одна бутылка на станцию)
③ Захват крышки (механический крючок захватывает крышку, подает ее в укупорочную головку, и укупорочная головка захватывает крышку)
④ Укупорка (позиционирование звездчатым колесом и фиксация бутылки для укупорки)
⑤ Выгрузка бутылок (укупорка завершена, и бутылка выгружается из оборудования)
6. Применимый тип бутылок
Широко используется для автоматической укупорки бутылок объемом 50-1000 мл в агрохимической, тонкой химической, бытовой химической, удобрительной, масляной и других отраслях промышленности.
7. Преимущества
7.1 Высокий процент квалификации: регулируемый крутящий момент, укупорочная головка имеет трехкулачковую конструкцию, которая гарантирует отсутствие повреждений крышки в процессе укупорки, а захват крышки более стабилен при укупорке.
7.2 Широкая универсальность: Замена различных звездчатых дисков позволяет использовать универсальные круглые и квадратные бутылки.
7.3 Интеллектуальная и передовая интеллектуальная система, автоматическое отключение при отсутствии бутылок, запуск при наличии бутылок.
7.4 Регулятор вибрации крышек, простая и стабильная регулировка, высокий процент квалификации. (Опциональный звукоизоляционный кожух)
7.5 Основная машина оснащена муфтой в месте передачи (изображение ниже слева), она автоматически сработает при заклинивании бутылки или перегрузке крутящего момента шпинделя, остановит машину и подаст сигнал тревоги.
7.6 Выход для бутылок оснащен цилиндром для захвата бутылок (нижнее правое изображение) для обеспечения плавности и стабильности во время работы.
