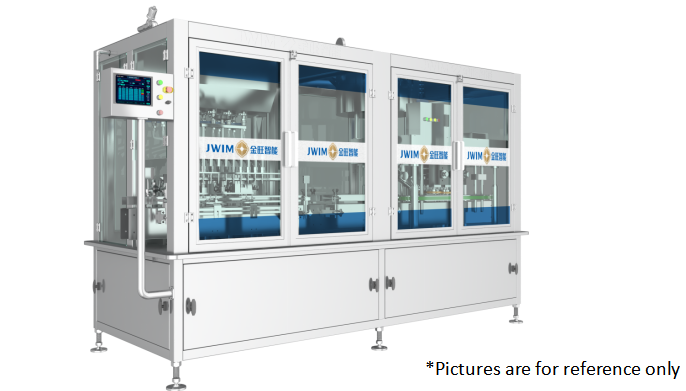

Интегрированная машина розлива GX-16-6B и укупорочная машина
1.Введение
Автоматическая интегрированная машина розлива и укупорки GX-12-6B: узел розлива приводится в действие серводвигателем и работает по принципу объемного дозирования, что обеспечивает высокую точность дозирования продукта. В машине используется управление на базе ПЛК, все операции выполняются с помощью сенсорного экрана. Узел укупорки состоит из механизмов подачи крышек, захвата крышек, запрессовки, зажима и конвейера.
Машина имеет компактную конструкцию, занимает небольшую площадь, совмещает в одном корпусе функции розлива и укупорки, оснащена рамой из стали SUS304 и дверцами из закаленного стекла, что обеспечивает повышенную безопасность, экологичность и простоту очистки.
2.Габариты машины
3.Технические параметры
| 1 |
Производительность |
20 мл: ≤4500 бут/час
Производительность зависит от продукта, тары и характеристик продукта
|
| 2 |
Применяемая тара |
Диаметр: Φ20-60 мм Высота: 50-150 мм |
| 3 |
Применяемые крышки |
Диаметр крышки: Φ20-50 мм Высота: 15-40 мм |
| 4 |
Точность розлива |
20 мл: ±0.5 г
*Производительность зависит от продукта, тары и характеристик продукта
|
| 5 |
Высота подачи продукта |
1980 мм |
| 6 |
Диаметр патрубка подачи продукта |
Φ26 мм |
| 7 |
Внешний диаметр наполнительного сопла |
Φ9 мм |
| 8 |
Мин. диаметр горловины |
≥Φ13 мм |
| 9 |
Давление воздуха |
0.6-0.8 МПа |
| 10 |
Электропитание |
~380 В 50 Гц / 2.95 кВт |
| 11 |
Габаритные размеры |
~1100 кг |
| 12 |
Вес |
3420×1180×2078 мм (Д×Ш×В) |
4.Электрическая конфигурация
| № |
Наименование |
Бренд |
|
| 1 |
ПЛК |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Инвертор |
Schneider |
|
| 4 |
Сервосистема |
Schneider |
|
| 5 |
Цилиндр |
FTEC/AIRTAC |
|
5.
Преимущества
5.1 Широко используется для автоматического розлива и винтовой укупорки емкостей 20-100 мл в агрохимической, химической промышленности, производстве удобрений, средств личной гигиены, масел и других смежных отраслях.
5.2 В системе управления используются компоненты Schneider (Франция); интегрированная система управления более стабильна, безопасна, экологична и отличается низким энергопотреблением.
5.3 Jinwang использует систему управления на базе ПЛК Schneider, серводвигатель для привода зубчатого ремня и стабильно работающую двухвинтовую подъемную конструкцию, чтобы гарантировать высокую точность перемещения поршня и дозирования.
5.4 Поршни объемом 100 мл обеспечивают высокую точность дозирования малых объемов.
5.5 Узел винтовой укупорки отличается высокой универсальностью, удобством регулировки и экономичностью без необходимости использования дополнительной оснастки. Новейший материал укупорочных роликов не повреждает крышки. Формованные зажимные ремни отличаются долговечностью.
5.6 Ориентатор крышек оснащен устройством автоматического контроля, элеватор крышек запускается автоматически при их нехватке (может работать совместно с элеватором крышек). Это гарантирует бесперебойную подачу крышек.
