GXT1000-4CKVИзуальнаяSпоискFболезненный& Вприменение Махинин
1.Введение
Это оборудование использует метод визуального адресации для позиционирования ствола, высокоавтоматической конструкции конструкции, интегрирующей разгрузку крышки, заполнение и закрытие в одной машине,что значительно снижает интенсивность труда операторов и загрязнение окружающей средыОн может удовлетворять потребности автоматического заполнения многих видов жидкостей, и может удовлетворять заполнение непенообразующих и пенообразующих жидкостей.
Он использует метод взвешивания для мониторинга текущего объема заполнения в режиме реального времени и обратной связи с контроллером,который выводит быстрые и медленные сигналы управления заполнением в соответствии с установленными данными для обеспечения быстрого и точного заполнения для более крупных спецификаций заполнения.
2.Информация о заполнении контейнера
| Категоризация |
Малый стальной барабан с открывающим и закрывающимся отверстием GB/T325.5-2015 |
Пластиковый барабан B GB18191-2008 |
| Размер бочки ((мм) |
Д * |
575±2 |
580±10 |
| D1* |
560±5 |
580±10 |
| D3 |
575±2 |
470±10 |
| H1* |
885±10 |
900±10 |
| h2* |
19±1 |
- |
| Размер порта впрыска ((мм) |
d* |
55±2 |
55±2 |
| P1* |
210±2 |
185±2 |
| Прочие |
емкость L* |
200 |
200 |
3.Информация о заполнении контейнера
| Имя |
ПАрамтеr |
Rотметки |
| Номинальный объем (L) |
1000 |
|
| Номинальный объем (L) |
1050 |
|
| Длина (мм) |
1200 |
|
| Ширина (мм) |
1000 |
|
| Высота с подносом (мм) |
1160 |
|
| Диаметр розетки наполнения (мм) |
150 |
|
| Диаметр выпуска (мм) |
50 |
|
| Открытие вилки (мм) |
100 |
|
| Маркировочная табличка (часть) |
1 |
|
| Внутренняя упаковка (в кг) |
14.0 |
|
| Общая масса (кг) |
~ 54 |
|
4.Технические параметры
| 1 |
Диапазон заполнения |
200-1000 кг |
| 2 |
Постепенная стоимость |
200 г |
| 3 |
Точность заполнения |
<±1‰ * 1 |
| 4 |
Скорость заполнения |
200L: ≤35 BPH 1000L:≤9BPH* 2 |
| 5 |
Спецификация предельного размера |
200LBаррельΦ50-Φ70мм Тоновая крышка ведраΦ150-Φ200мм |
| 6 |
Применимый диаметр ведра |
200 лб. баррелей: 550-600 мм, тонны ведра: 1000×1200×1100 мм |
| 7 |
Высота ведра |
900-1100 мм |
| 8 |
Диапазон температуры окружающей среды |
0-40°C |
| 9 |
Относительная влажность |
56-78%, неконденсирующий |
| 10 |
Силовое питание |
~380В 50Гц/5КВт |
| 11 |
Давление воздуха |
00,6-0,8 МПа |
| 12 |
Материальное давление |
≤ 0,2 МПа |
| 13 |
Высота открытия кормления |
2830 мм |
| 14 |
Диаметр питающего порта |
Стандартные фланцы Dn50 |
| 15 |
Общее измерение |
2500×2600×3600 мм ((LxWxL) |
*1Нарисованная точность - это точность испытаний на воде до выхода оборудования из завода,
Фактическая точность заполнения варьируется в зависимости от вязкости материала заказчика, температуры, стабильности входящего давления и других условий на месте.
* 2 маркированная емкость на основе оборудования перед выходом из завода на испытание емкости воды,
Фактическая скорость заполнения из-за давления входящей трубы на месте клиента, размер потока.вязкость материала и пена,
Наполнение на поверхности жидкости и наполнение под поверхностью жидкости, наполнение на дне бочки и другие требования конфигурации также повлияют на фактическую емкость.
5.Электрическая конфигурация
| СН |
Имя |
Бренд |
Снимок |
| 1 |
Системы взвешивания |
Метллер Толедо |
|
| 2 |
ПЛК |
Шнайдер |
|
| 3 |
Сенсорный экран |
Шнайдер |
|
| 4 |
Инвертор |
Шнайдер |
|
| 5 |
Подсчет фотоэлектрического |
Больной |
|
| 6 |
Коммутаторы близости |
Шнайдер |
|
| 7 |
Выключатели давления |
SMC |
|
| 8 |
Соленоидный клапан |
FTEC |
|
| 9 |
Кнопки |
Шнайдер |
|
| 10 |
Предупредительные огни |
Шнайдер |
|
| 11 |
Разрывчик |
Шнайдер |
|

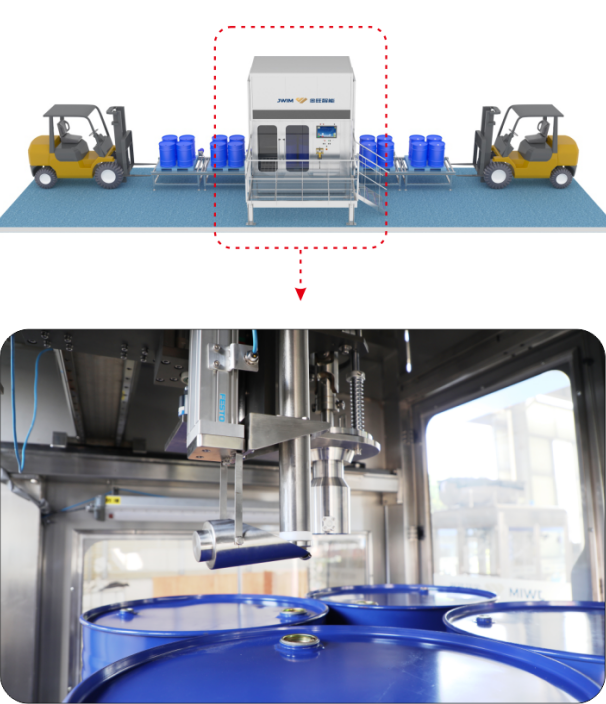

6.200L
Палетка из четырех пустых бочек в наполнителе, визуальное автоматическое поиск рта для разгрузки крышки, заполнение головы автоматические аналоги, заполнение головы вниз, быстро плюс,медленный плюс, на количество клапанов отключения, наполнение головы подъем, автоматический поиск устья крышки, полные бочки, пустые бочки в.

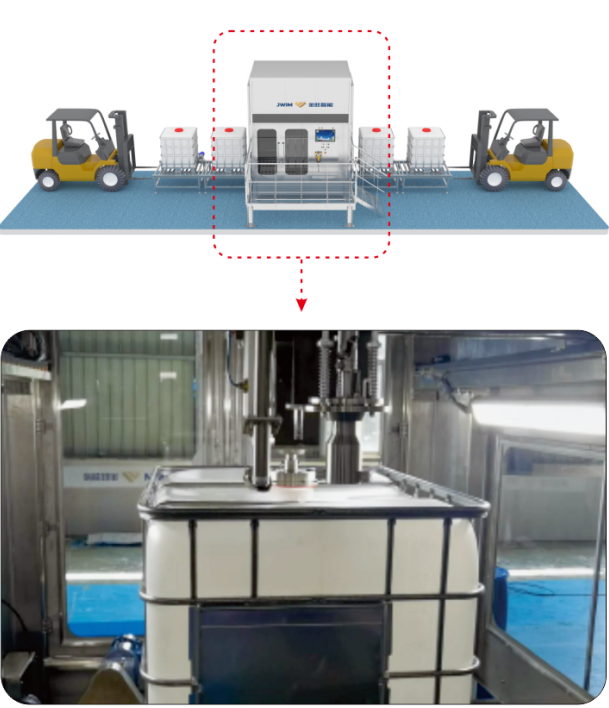

7.Тонный барабан Режим наполнения
Палетка из одиночных пустых бочек в наполнитель позиционирования машины, визуальный автоматический поиск рота для разгрузки крышки, заполнение головы автоматические аналоги, заполнение головы вниз, быстрый плюс,медленный плюс, до количества клапана отключения, подъем заполнения, автоматический поиск отверстия крышки, полные бочки из бочек, пустые бочки в.
8.
Преимущество
8.1Высокая точность:Принять систему взвешивания и заполнения(Американский METTLER TOLEDO грузовой ячейки)обеспечить высокую точность заполнения и измерения.

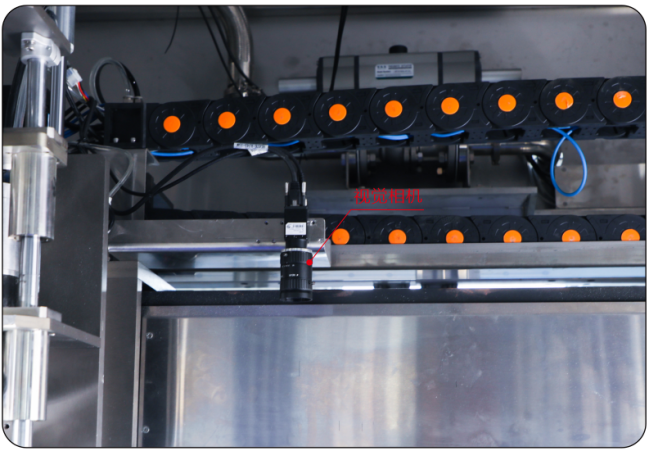

8.2Визуальное расположение и адрес:один бочек или паллет из четырех бочек в заправочную станцию, через промышленную камеру, чтобы найти рот, чтобы снять крышку, заполнение, закрытие.

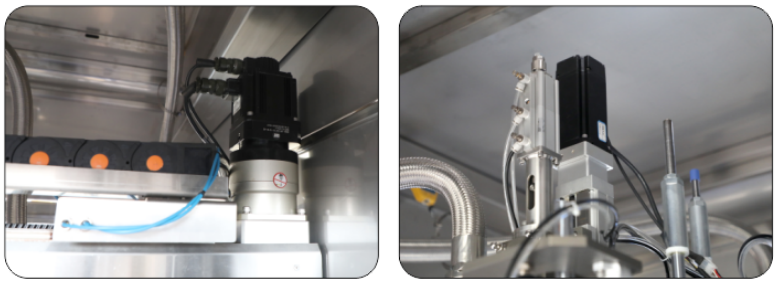

8.3Точное расположение:горизонтальное и вертикальное перемещение и подъем зарядной головки контролируются сервомоторами для обеспечения общей скорости пропуска.
8.4Широкое применение:заполнение и накладка используют двухцелевую структуру, то есть одну заполнительную головку, одну накладную головку для 200-литрового барабана и одну накладную головку для тоннового барабана, что может соответствовать требованиям каждого типа барабана.
8.5Никаких капель:После того, как заполнение завершено, жидкость принимающая чашка автоматически собирает остаточный материал на голове заполнения, чтобы гарантировать отсутствие капель в системе заполнения.

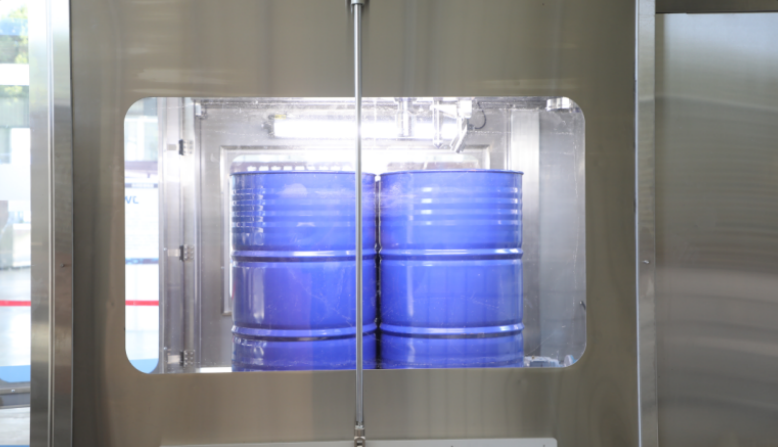

8.6Автоматическая раздвижная дверь:когда пустой барабан транспортируется на барабанном ролике, раздвижная дверь автоматически открывается, и пустой барабан транспортируется на автоматическую станцию поиска рта.
8.7 Используя быструю и медленную скорость заполнения для обеспечения точности измерения без влияния на общую скорость заполнения.подходящий для заполнения непенообразующих или слабопенообразующих материалов.

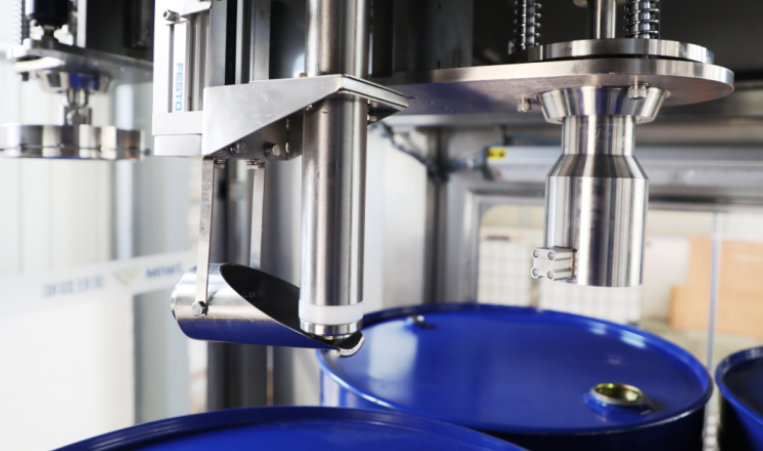

8.8 Наполнительная головка имеет функцию сигнализации удара по бочке, которая напоминает полевому персоналу о своевременной регулировке;головка накладки предназначена с гибким буфером и самостоятельным поиском рта, что эффективно улучшает скорость прохождения.

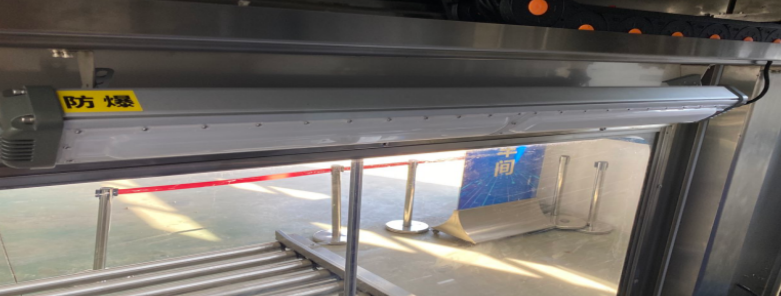

8.9 Основная машина оснащена взрывостойким освещением, которое удобно для персонала для ночной работы и одновременно отвечает требованиям взрывостойкости.
8.10 Вся машина используетпоследняя электрическая система управления Schneider,с стабильным управлением и относительно низким потреблением энергии.
