DXD-180D ПолностьюА.УтоматическийHгоризонтальныйRВсеFзнаниеВ.старениеМахинин
1Введение.

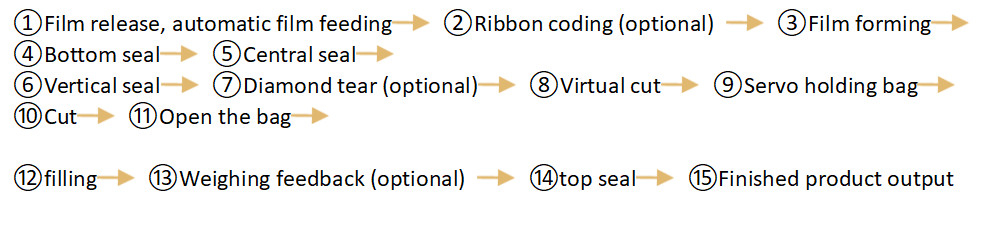

Это оборудование включает в себя моторизованное освобождение пленки, формирование мешков, уплотнение дна мешков, вертикальное уплотнение, сервопотягивание мешков, стрижку, открытие и заполнение мешков, перенос мешков,герметичность верхней части мешка и другие механизмыКоординированное действие каждого механизма завершается при помощи камер на шпинделе, приводящихся двигателем, и сигнал о положении подается обратно кодером на шпинделе.Под программируемым управлением ПЛК, он выполняет функцию проката пленки→формирования мешков→изготовления мешков→наполнения→запечатывания→перевозки готовой продукции, и, наконец, картонирование или загрузка коробок выполняется рабочей силой.

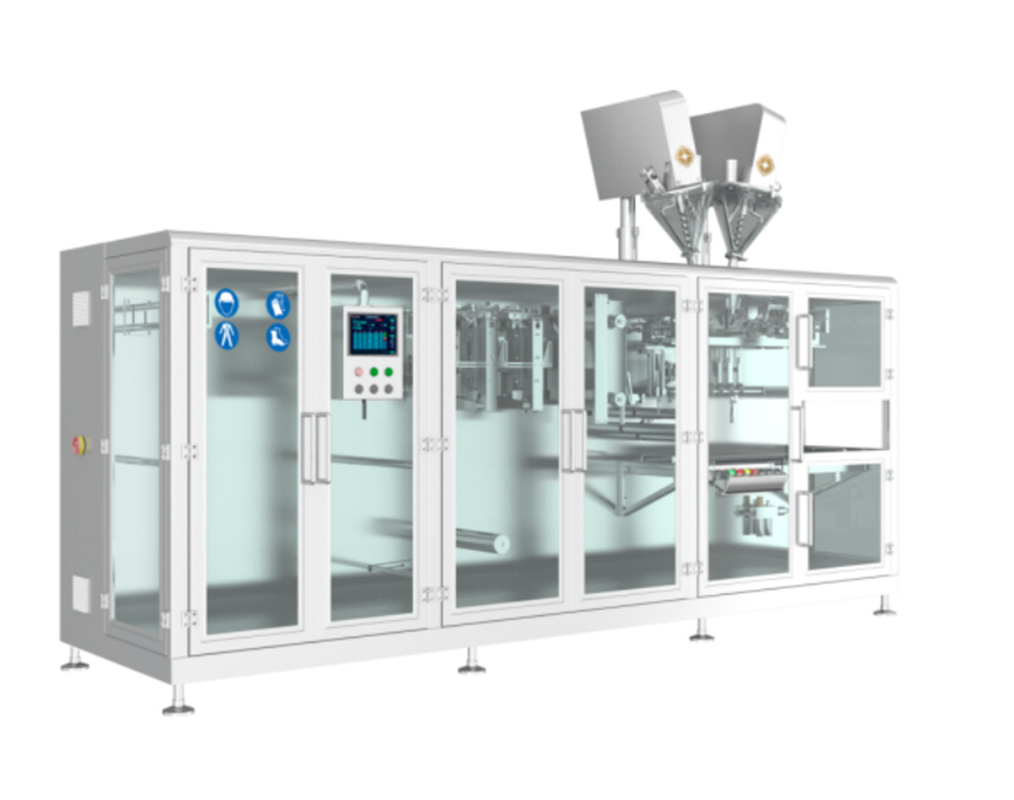

Машина имеет разумную конструкцию и новый внешний вид, принимает стандартную полосу уплотнения, и замена заполнителя может реализовать автоматическое заполнение различных материалов, таких как порошок,гранулыВся машина изготовлена из нержавеющей стали SUS304, которая имеет хорошее антикоррозионное действие на коррозионные материалы.Плексигласное покрытие предотвращает утечку пыли, который является более экологически чистым и не загрязняющим.

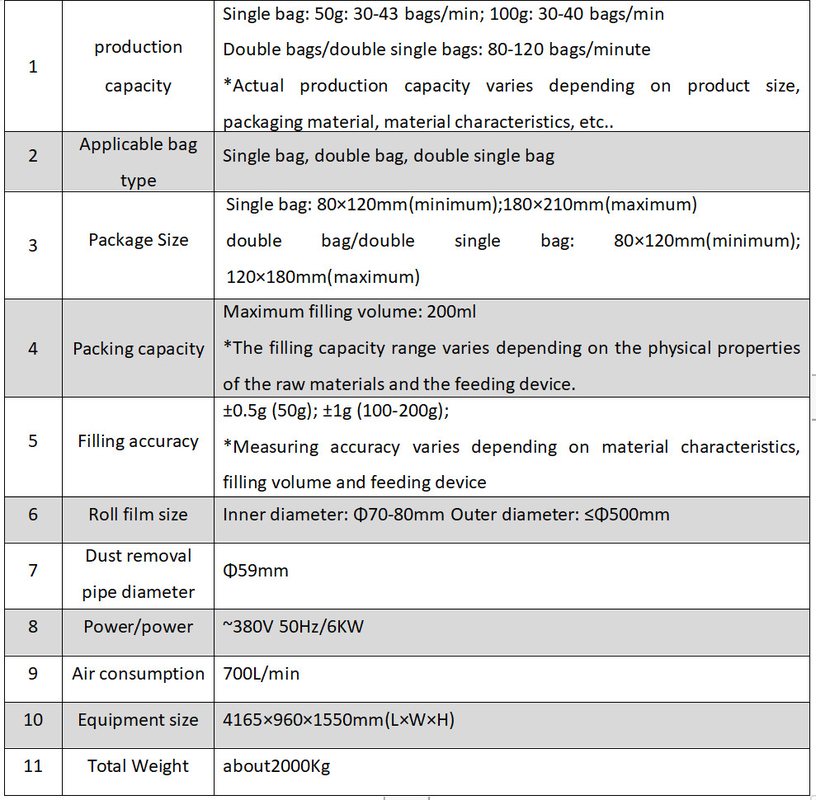

2. Технические параметры
| 1 |
производственная мощность |
Один пакет: 50 г: 30-43 пакета/мин; 100 г: 30-40 пакета/мин
Двойные пакеты/двойные одиночные пакеты: 80-120 пакетов/минуту
*Фактическая производственная мощность варьируется в зависимости от размера продукта, материала упаковки, характеристик материала и т.д.
|
| 2 |
Применяемый тип мешка |
Один пакет, двойной пакет, двойной пакет |
| 3 |
Размер упаковки |
Одной сумки: 70×100 мм (минимум); 180×210 мм (максимум)
Двойной мешок/двойной одиночный мешок: 70×100 мм (минимум); 90×160 мм (максимум)
|
| 4 |
Вместимость упаковки |
Максимальный объем заполнения: 200 мл
*Размер заполняющей способности варьируется в зависимости от физических свойств сырья и устройства питания.
|
| 5 |
Точность заполнения |
±0,5 г (50 г); ±1 г (100-200 г);
* Точность измерения зависит от характеристик материала, объема заполнения и устройства питания
|
| 6 |
Размер пленки на рулонах |
Внутренний диаметр: Φ70-80 мм Внешний диаметр: ≤ Φ500 мм |
| 7 |
Диаметр трубы для удаления пыли |
Φ59 мм |
| 8 |
Мощность / мощность |
~380В 50Гц/5,6КВт |
| 9 |
Потребление воздуха |
700 л/мин |
| 10 |
Размер оборудования |
3525 × 1000 × 1550 мм ((L × W × H) |
| 11 |
Общая масса |
Около 1900 кг. |
3.Размер оборудования
4Особенности

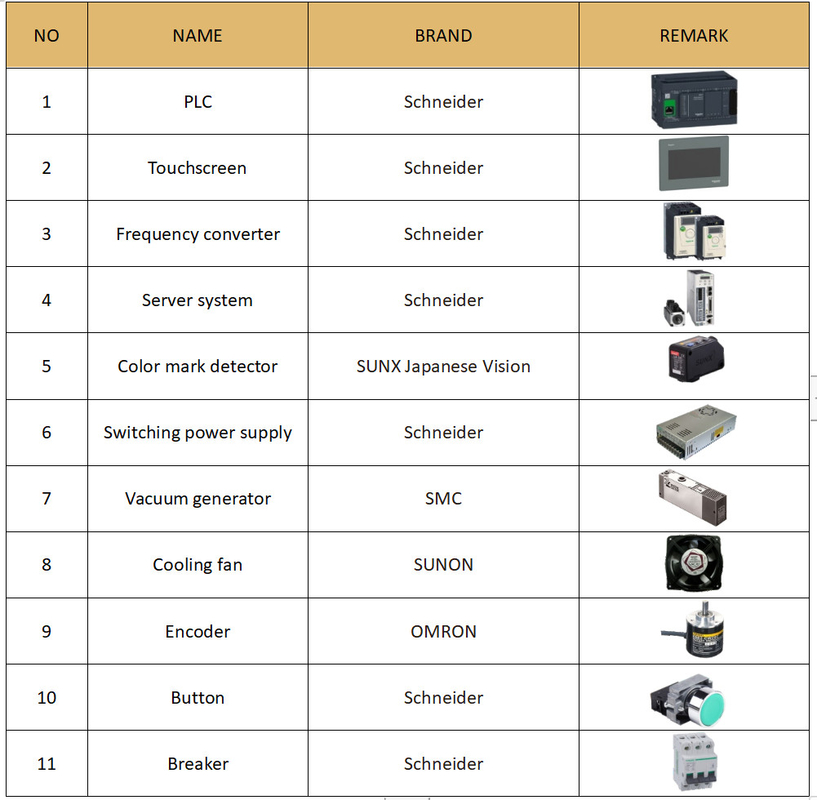

5Электрическая конфигурация
| Нет |
Название |
Бренд |
| 1 |
ПЛК |
Шнайдер |
| 2 |
Сенсорный экран |
Шнайдер |
| 3 |
Преобразователь частот |
Шнайдер |
| 4 |
Серверная система |
Шнайдер |
| 5 |
Детектор цветных знаков |
SUNX Японское видение |
| 6 |
Переключающее питание |
Шнайдер |
| 7 |
Вакуумный генератор |
SMC |
| 8 |
Прохладитель |
СУНОН |
| 9 |
Кодировщик |
ОМРОН |
| 10 |
Кнопка |
Шнайдер |
| 11 |
Разрывчик |
Шнайдер |
6.Преимущества оборудования
Эффективный, безопасный и экологически чистый6.1 более простую и эффективную операционную систему и интегрированную интеллектуальную систему, делающую вашу работу проще и завершенной одним щелчком мыши.

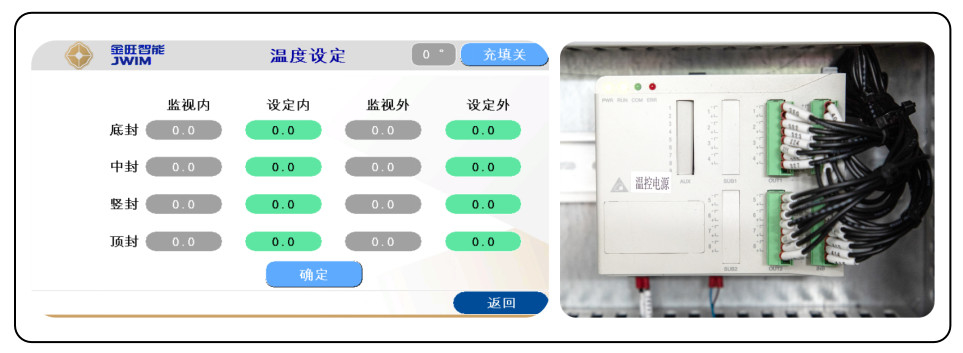

6.1.1Интегрированный модуль управления температурой: Следите за изменениями температуры в режиме реального времени, и операция понятна с первого взгляда.Это эффективно контролирует механизм теплового уплотнения, чтобы обеспечить надежность уплотнения и сделать упакованные продукты простыми в использовании и хорошо выглядеть.

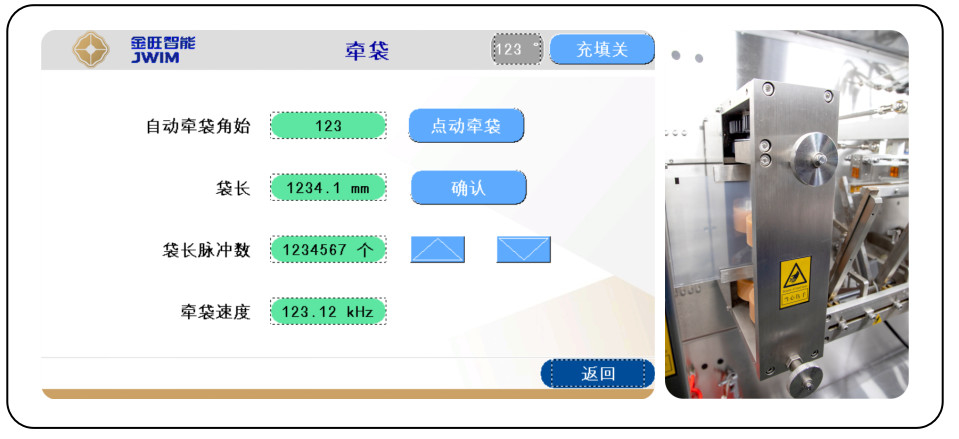

6.1.2Система тяги сервобаков, замена спецификации может быть завершена одним щелчком мыши, что приводит к меньшей потере упаковочного материала.

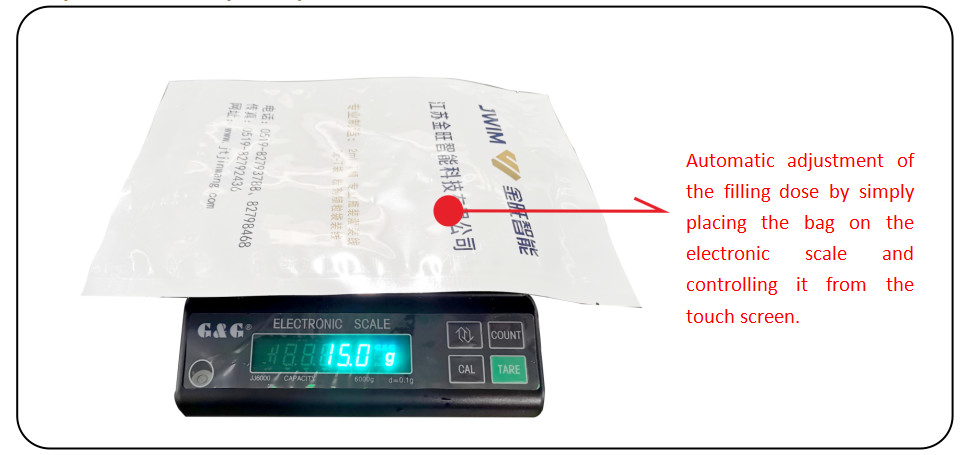

6.1.3Система обратной связи веса:Настройка измерений находится под рукой, что уменьшает отходы материала.(Эта функция не обязательна)
6.2Более безопасная производственная среда

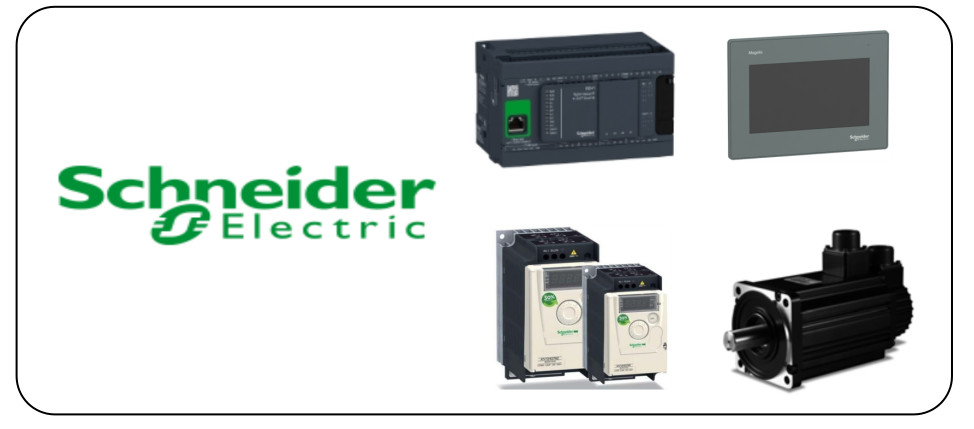

6.2.1.Основная конфигурация всей машины использует систему Schneider Electric (программируемый контроллер PLC, интерфейс между человеком и машиной, сервосистема, преобразователь частоты, переключающее питание и т.д.),Что безопаснее?, более надежный, эффективный и экологически чистый, и приносит вам более экономичное потребление энергии.

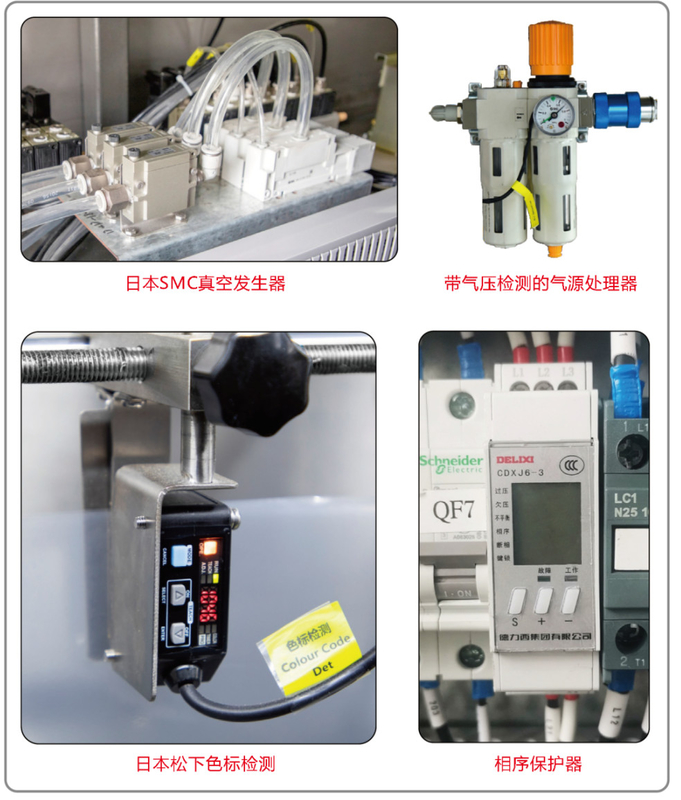

6.2.2Многочисленные средства защиты (панорамовый код Panasonic, японский вакуумный генератор SMC, процессор воздушного источника с обнаружением давления воздуха,защитник последовательности фаз питания) обеспечивают в максимальной степени стабильность и надежность работы оборудования.

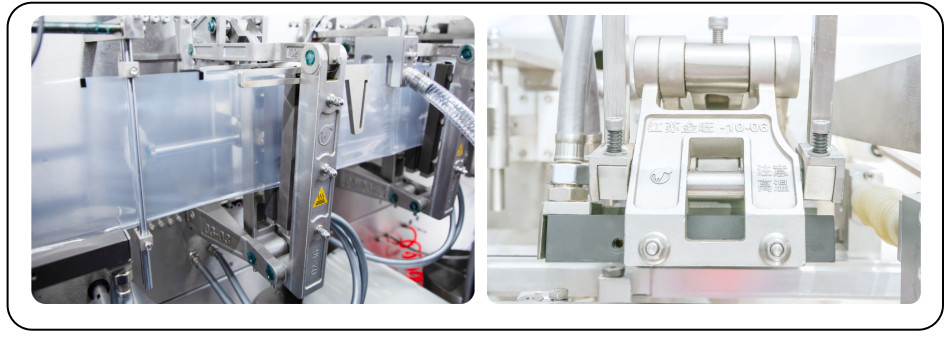

6.3 Для предотвращения липкости деталей гладильных блоков на оборудовании после длительного использования поверхности нижнего уплотнения, вертикального уплотнения,Верхняя уплотнитель и другие части все сделаны из специального распыления, чтобы избежать вышеупомянутой ситуации.
6.3.1Вся рама машины изготовлена из нержавеющей стали SUS304Обработанный и изготовленный, он обладает отличной коррозионной стойкостью; внешнее покрытие плексигласа предотвращает утечку пыли и является более экологически чистым и без загрязнения.

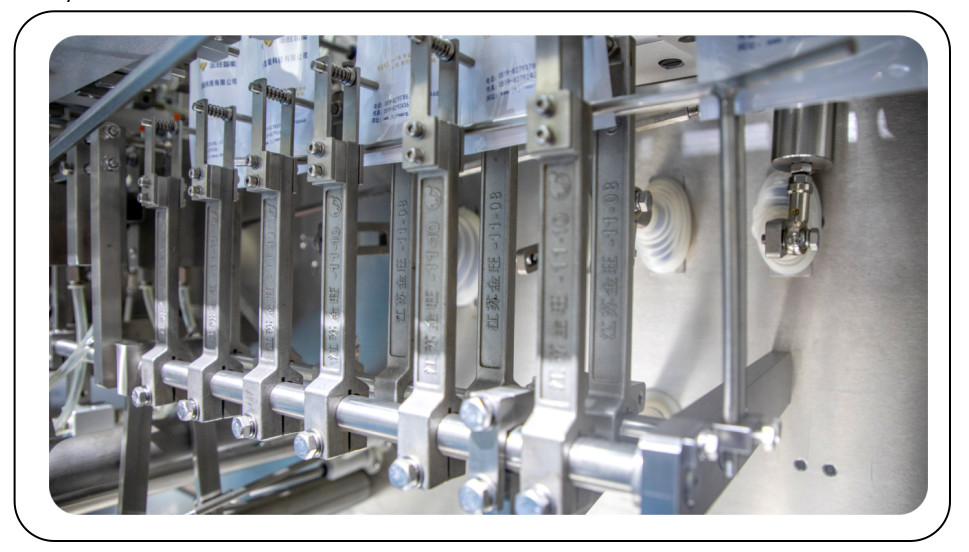

6.3.2 Этот аппарат для отделения деталей соединительных стержней изготовлен из нержавеющей стали SUS304 из литья, с высокой прочностью и без деформации.которые легко ломаются и деформируются.
6.4Многофункциональность заполнительного устройства

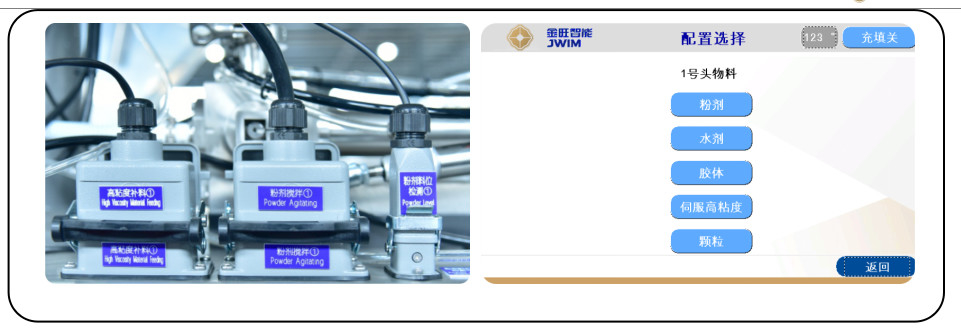

Коннекторы для заполнения устройств, таких как порошки, водные агенты, агенты вязкости и гранулы, зарезервированы на оборудовании.При замене заполнительного устройства, пользователю нужно только установить разъемы и вызвать функцию на сенсорном экране.

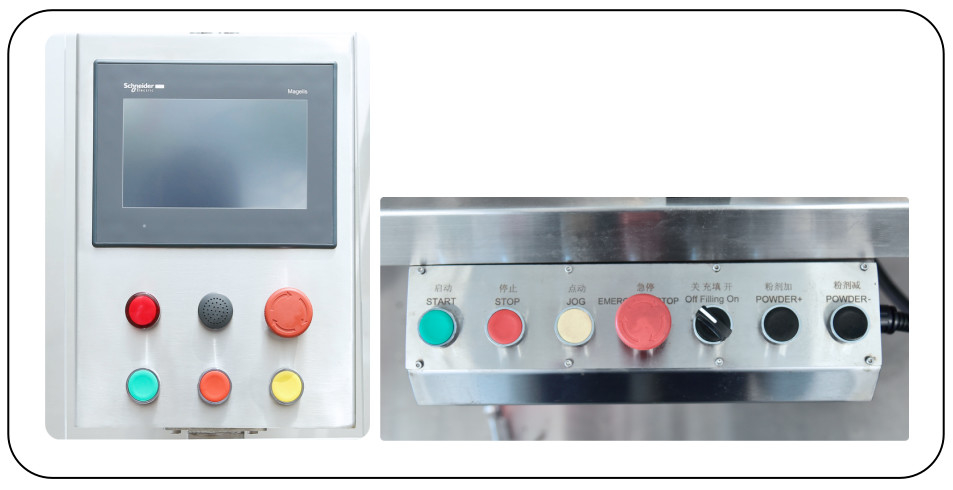

6.5центральное управление работой
Центральная коробка управления установлена в середине оборудования. Она красива, элегантна и удобна для эксплуатации и обслуживания. Работникам не нужно бегать туда-сюда во время работы,которые могут эффективно повысить эффективность работыОн также оснащен независимой операционной кнопочной коробкой, которая имеет такие функции, как тонкая настройка дозы и отладка ходьбы, что делает операцию более удобной.
6.6В виде двойных ножниц,Увеличить производственные мощности, удвоить первоначальную производственную мощность для одиночных пакетов.(Эта функция не обязательна)
6.7.Устройство для смены пленки и упаковки
После того, как рулон пленки исчерпан, нет необходимости вытаскивать оставшийся рулон пленки на оборудовании.уменьшение потерь упаковочного материала.(Эта функция не обязательна)
6.8Бриллиантовая слеза
Он использует независимый механизм разрыва, а цилиндр приводит резчик к выполнению перекрестного движения для достижения эффекта разрыва, который легко разрывается и красив.Его эффект от использования намного превышает эффект от разрыва блока глажки, и есть устройство сбора мусора на устройстве разрыва.(Эта функция не обязательна)
